DSFP คืออะไร?
พูดง่ายๆ ก็คือ หมายความว่า เหมือนกันเอสเอฟพีโมดูลออปติคอลที่บรรจุ 28 ชุดมีความหนาแน่นเป็นสองเท่า:
| คำย่อ | ชื่อเต็มภาษาอังกฤษ | คำอธิบายช่อง |
|---|---|---|
| เอสเอฟพี | รูปแบบขนาดเล็ก-ปัจจัยที่เสียบได้ | หนึ่งช่อง (1 × TX + RX) |
| DSFP | Dual Small Form-ปัจจัยที่เสียบได้ | สองช่องสัญญาณ (2× TX+RX) |
เป้าหมายประการหนึ่งของโปรโตคอล MSA นี้คือการเพิ่มความหนาแน่นเป็นสองเท่าสำหรับ 5G fronthaul ภายในแพ็คเกจ SFP28 เดียวกัน
แม้ว่า DSFP และ SFP จะมีฟอร์มแฟคเตอร์เดียวกัน แต่ก็มีจำนวนนิ้วทองที่แตกต่างกัน
| พิมพ์ | ชื่อเต็มภาษาอังกฤษ | จำนวนพินไฟฟ้า (บนขั้วต่อ) |
|---|---|---|
| เอสเอฟพี | รูปแบบขนาดเล็ก-ปัจจัยที่เสียบได้ | 20 |
| DSFP | Dual Small Form-ปัจจัยที่เสียบได้ | 22 |
DSFP เพิ่มพินอีกสองพินให้กับ 20 พินของ SFP ดั้งเดิม

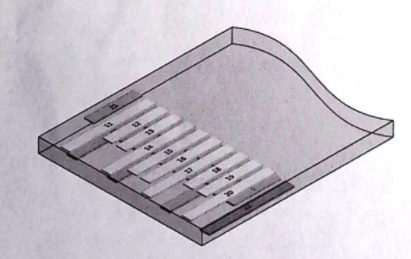

เรซิน DSFP PCB มีความโปร่งใส โดยมีนิ้วทองที่ 21 และ 22 ทำเครื่องหมายเป็นสีเข้ม

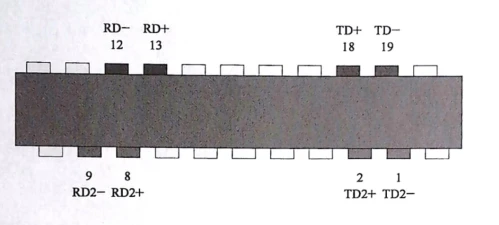

ภาพตัดขวาง-ด้านข้างของนิ้วสีทองแสดงสัญญาณที่แตกต่างกันสองคู่ ทำให้โมดูลออปติคัลหนึ่งโมดูลสามารถส่งและรับสัญญาณ 25G สองสัญญาณใน 5G fronthaul

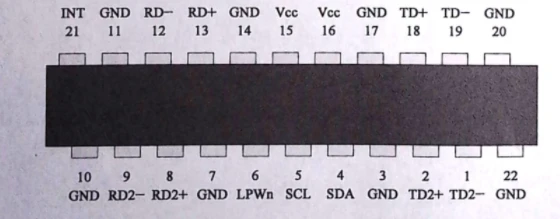

กรอกคำจำกัดความ 22 พิน:
เกี่ยวกับ 5G fronthaul โมดูลไฟกึ่งเปิด-WDM แบบกึ่ง-แบบแอคทีฟและแบบสี
ใน 5G fronthaul หมายถึงระยะห่างจาก DU ถึง AAU โดยทั่วไป ระยะการส่งข้อมูลของโมดูลออปติคัลในวิธีการเข้าถึงส่วนหน้าของ C-RAN คือ 5-10 กม.

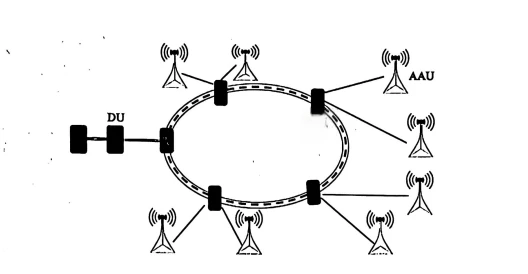

โดยทั่วไป DU เดียวจะเชื่อมต่อกับ 6-10 AAU (ดูแผนภาพด้านล่าง)
สถานีฐานแต่ละแห่งต้องใช้เสาอากาศเพื่อให้ครอบคลุม 360 องศา การกำหนดค่าที่ง่ายที่สุดคือ 3 เสาอากาศต่อ AAU โดยแต่ละเสาอากาศรับผิดชอบเซกเตอร์ 120 องศา ดังนั้น AAU แต่ละตัวจึงต้องใช้โมดูลออปติคอล 3 คู่ในการส่งสัญญาณ
โมดูล 3 คู่, โมดูลตัวรับส่งสัญญาณ 3 ชุด
หากใช้แสงสีเทา นั่นคือโมดูลที่มีความยาวคลื่นเท่ากัน จะมีเส้นใยแสง 6 เส้นจากโหนดถึงเสาอากาศ และเส้นใยแสงจำนวนเท่ากันจากโหนดถึง DU
นี่คือโซลูชันการขับเคลื่อนโดยตรงแบบไฟเบอร์ออปติก 5G fronthaul ระดับตำนาน
หากการติดตั้งสายเคเบิลใยแก้วนำแสงกลายเป็นเรื่องยากมากขึ้น การลดจำนวนเส้นใยและเพิ่มความซับซ้อนของโมดูลแสงเป็นแนวทางหนึ่งที่เป็นไปได้
ตัวอย่างเช่น BiDi (เส้นเดี่ยว- แบบสองทิศทาง) ที่มีโมดูลคู่หนึ่งใช้เส้นใยเดี่ยวร่วมกันในการส่งและรับ โดยใช้ความยาวคลื่นสองเส้นเพื่อสร้างความแตกต่าง
ซึ่งช่วยประหยัดทรัพยากรใยแก้วนำแสงได้ครึ่งหนึ่ง
โซลูชันใยแก้วนำแสงที่มีรหัสสี-ที่เสนอของ China Mobile สามารถประหยัดสายเคเบิลใยแก้วนำแสงได้มากกว่า แต่ข้อเสีย-คือโมดูลใยแก้วนำแสงจะใช้งานยากกว่า
โดยประกอบด้วยสถานีฐานหนึ่งสถานี โมดูลสามคู่ โดยใช้มัลติเพล็กซ์ความยาวคลื่นหกค่า และการส่งข้อมูลผ่านใยแก้วนำแสงเส้นเดียว
วิธีการมัลติเพล็กซ์ความยาวคลื่น 6 นี้ใช้โหนดที่ใช้งานและอุปกรณ์มัลติเพล็กซ์การแบ่งความยาวคลื่น (WDM) ที่ใช้งานอยู่ที่ปลายอินพุต DU; ที่ฝั่งสถานีฐาน จะใช้มัลติเพล็กซ์ซิง/ดีมัลติเพล็กซ์ AWG แบบพาสซีฟเพื่อจ่ายการส่งและรับของโมดูลทั้งสาม รวมความยาวคลื่นทั้งหมดหกช่วง

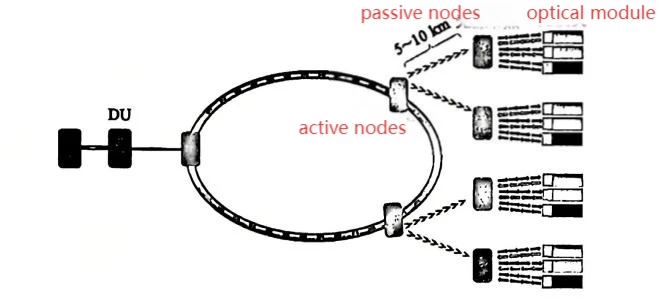

รูปแบบ fronthaul แบบออพติคอลที่มีสีนี้ใช้หนึ่งโหนดที่ใช้งานอยู่และโหนดที่ไม่โต้ตอบหนึ่งโหนด ซึ่ง China Mobile เรียกว่า "กึ่ง-ใช้งานอยู่"
วิธีการเข้าถึงทั้งสามวิธี-ขับตรง, BiDi และ-แสงสีแอคทีฟ-มีข้อกำหนดที่แตกต่างกันสำหรับโมดูลออปติคัล
โมดูลไฟสีต้องใช้ความยาวคลื่นหกช่วง โดยแถบการกระจายแสงต่ำ-คือแถบ 0 ในห่วงโซ่อุตสาหกรรม 100G (4 ความยาวคลื่น × 25G) ที่สมบูรณ์ของศูนย์ข้อมูล เลเซอร์ 25G สามารถพบได้ในแถบ 1271, 1291, 1311 และ 13314

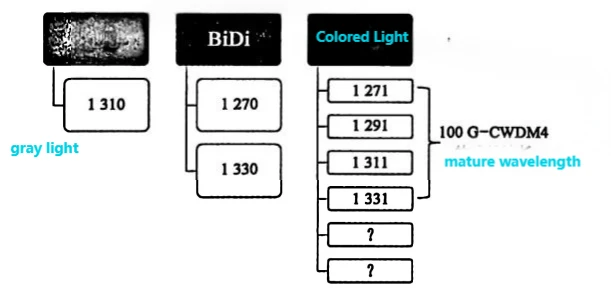

สำหรับความยาวคลื่นอีกสองค่านั้น วิธีการเลือกความยาวคลื่นนั้นยังอยู่ระหว่างการพิจารณาของผู้ผลิตอุปกรณ์หลายราย

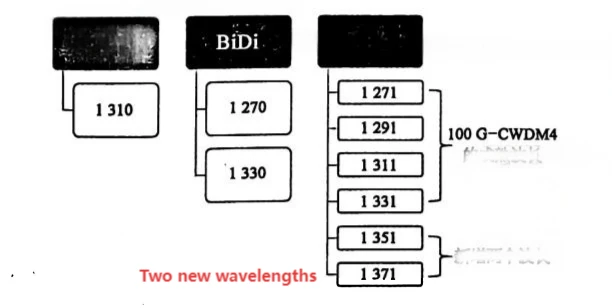

ข้อเสนอแนะประการหนึ่งคือเพิ่มความยาวคลื่นใหม่สองอัน
อีกวิธีหนึ่งคือการแทรกความยาวคลื่น โดยลดช่วงความยาวคลื่น 20 นาโนเมตรลงเหลือ 10 มม. แล้วขยายเป็น 12 ความยาวคลื่น (Kuang Guohua เพิ่มในปี 2021 และเลือกรูปแบบการเพิ่มความยาวคลื่นใหม่สองค่าในภายหลัง และรูปแบบการแทรกความยาวคลื่นไม่ได้ถูกนำมาใช้อีกต่อไป)
